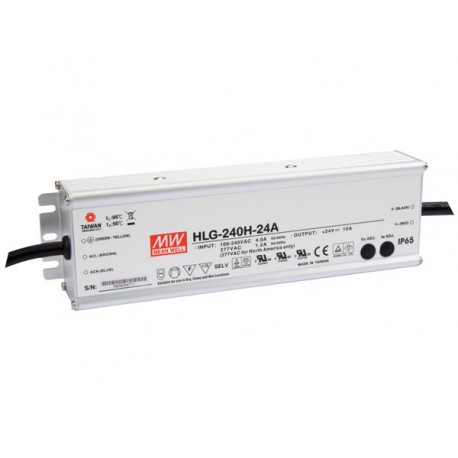

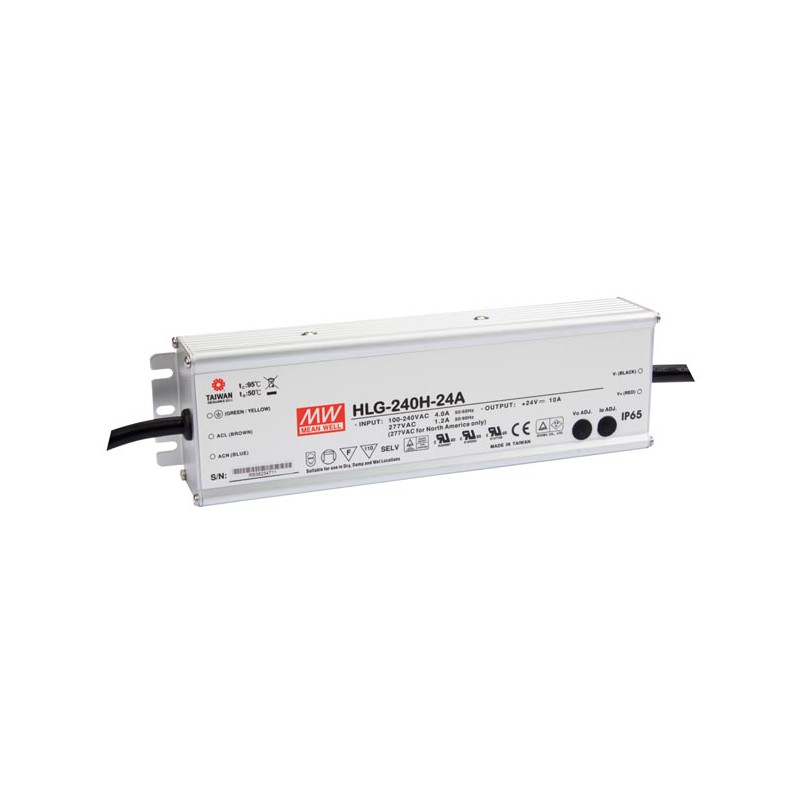

Alimentation 24V 240W IP65 Agrandir l'image

Alimentation 24V 240W IP65

HLG-240H-24A

Nouveau

Alimentation 24V 240W 16A IP65

Plus de détails

En savoir plus

  • entrée universelle AC / plage complète (jusqu'à 305 VCA)
  • fonction PFC active intégrée
  • protections: court-circuit / surcharge / surtension / surchauffe
  • convection naturelle
  • point OCP ajustable par le câble de sortie ou le potentiomètre interne
  • convient à l'éclairage LED et journaux lumineux
  • conception IP65 pour les installations intérieures et extérieures
  • conformément à la réglementation de sécurité universelle pour l'éclairage
  • convient aux endroits secs / humides / mouillés
  • usage professionnel uniquement
  • Cet appareil doit être installé par un technicien qualifié.
  • sortie:
    • tension CC: 24 V
    • portée de courant constante: 12 V à 24 V
    • courant nominal: 16A
    • puissance nominale: 240 W
    • ondulation et bruit (max.) (Note 2): 150 mVp-p
    • plage de réglage de tension (Note 6): 22.4 V to 25.6 V
    • plage de réglage de courant:
      • réglable via potentiomètre interne ou via câble de sortie
      • 5 A à 10 A
    • tolérance de tension: ± 1.0 %
    • régulation de ligne: ± 0.5 %
    • régulation de charge (Note 8): ± 0.5 %
    • temps de démarrage, de montée: 2500 ms, 80 ms à charge maximale 230 VCA / 115 VCA
    • temps de maintien (typ.): 15 ms à charge maximale 230 VCA / 115 VCA
  • entrée:
    • plage de tension (Note 5): 90 à 305 VCA 127 à 431 VCA
    • plage de fréquence: 47 à 63 Hz
    • facteur de puissance: PF >/= 0.95 / 230 VCA PF >/= 0.98 / 115 VCA à charge maximale et voltage de sortie nominale PF >/= 0.9 à charge de 65 à 100 %
    • rendement (typ.): 93 %
    • courant CA: 4 A / 115 VCA 2 A / 230 VCA
    • courant d'appel (typ.): démarrage à froid 75 A / 230 VCA
    • courant de fuite: < 0.75 mA / 277 VCA
  • protection:
    • courant de surcharge (Note 4):
      • 95 à 108 %
      • type de protection: limiteur à courant constant, rétablissement automatique
    • court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
    • surtension:
      • 26 V à 33 V
      • type de protection: extinction de la tension de sortie, rétablissement automatique
    • surchauffe:
      • 95 °C ± 5 °C (TSW1)
      • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
  • environnement:
    • température de service: -40 °C à +60 °C à charge maximale; +70 °C à charge de 60% (voire la courbe de derating)
    • humidité de service: 20 à 95 % RH sans condensation
    • température de stockage, humidité: -40 °C à +80 °C, 10 ~ 95 % RH
    • coefficient de température: ± 0.03 % / °C (0 °C à 50 °C)
    • vibration: 10 à 500 Hz, 5 G 12 min. / 1 cycle, période durant 72 min. le long des axes X, Y, Z
  • sécurité & EMC:
    • normes de sécurité: conforme aux normes UL1012, TUV EN61347-1, EN61347-2-13 (sauf type HLG-240H C), UL60950-1, UL8750, TUV EN60950-1, IP65 ou IP67
    • tension d'isolation: I/P-O/P: 3.75K VCA I/P-FG: 1.88K VCA O/P-FG: 0.5K VCA
    • résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100M ohms / 500 VCC / 25 °C / 70 % RH
    • conduction et radiation EMI: conforme aux normes EN55015, EN55022 (CISPR22) classe B
    • courant harmonieux: conforme aux normes EN61000-3-2 classe C (= charge de 50%); EN61000-3-3
    • immunité EMS: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, niveau : industrie lourde (tension crête 4 kV), critère A
  • autres:
    • MTBF: 207.9K h min. MIL-HDBK-217F (25 °C)
    • dimensions: 244.2 x 68 x 38.8 mm
    • emballage: 1.3 kg; 12 pcs / 16.6 kg / 0.74 CUFT (HLG-240-Blank/A/B) 1.23 kg; 12 pcs / 15.8 kg / 1.16 CUFT (HLG-240-C)
