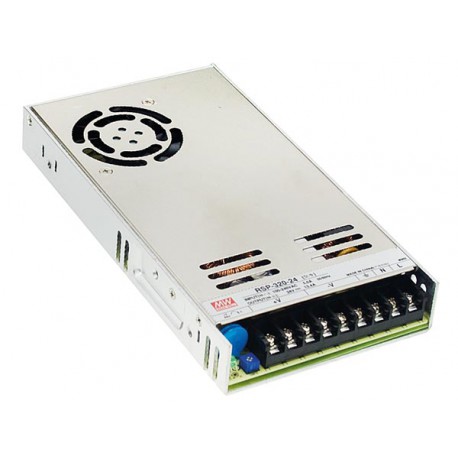

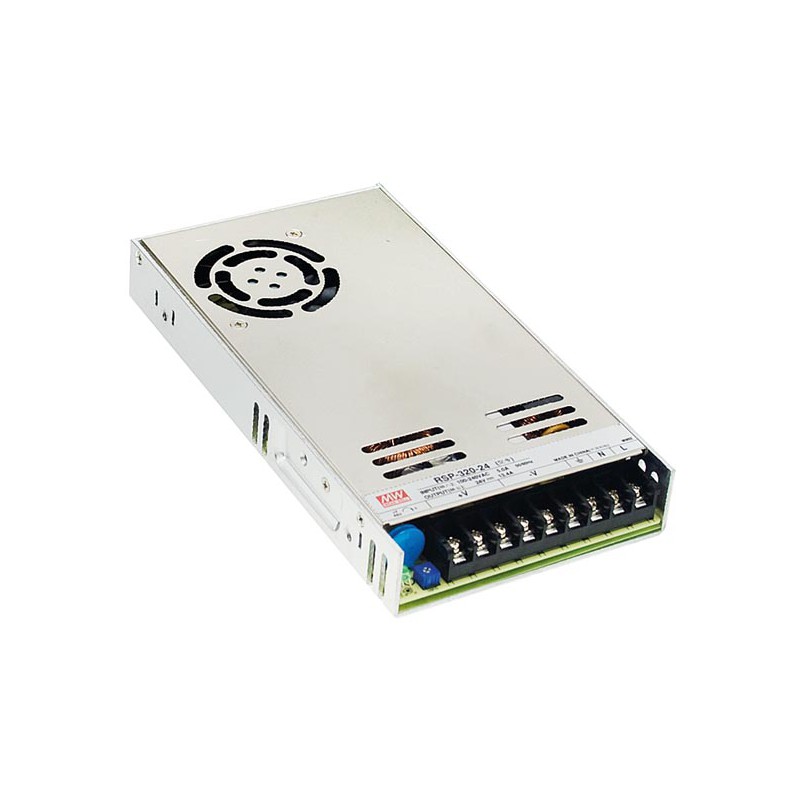

Alimentation 24v 320W châssis fermé

RSP-320-24

Nouveau

  • tension CC: 24 V
  • courant nominal: 13.4 A

Plus de détails

En savoir plus

  • entrée CA universelle / plage complète
  • fonction PFC active intégrée (compensation de phase), PF > 0.95
  • haut rendement jusqu'à 90 %
  • protection contre: court-circuit / surcharge / surtension / surchauffe
  • refroidissement ventilé par un ventilateur à vitesse réglable intégré
  • bas profil 1U 30 mm
  • modèles optionnels avec revêtement de protection
  • LED d'alimentation
  • garantie de 3 ans
  • usage professionnel uniquement
  • Cet appareil doit être installé par un technicien qualifié.

Spécifications

  • sortie:
    • tension CC: 24 V
    • courant nominal: 13.4 A
    • plage de courant: 0 - 13.4 A
    • puissance nominale: 321.6 W
    • ondulation & bruit (max.): 150 mVp-p
    • plage de réglage de tension: 20 - 26.4 V
    • tolérance de tension: +/- 1.0 %
    • régulation de ligne: +/- 0.2 %
    • régulation de charge: +/- 0.5 %
    • temps de démarrage, de montée:
      • 1500 ms, 50 ms / 230 VCA
      • 3000 ms, 50 ms / 115 VCA à charge maximale
    • temps de maintien (typ.): 8 ms à charge maximale 230 VCA / 115 VCA
  • entrée:
    • plage de tension:
      • 88 - 264 VCA
      • 124 - 370 VCC
    • plage de fréquence: 47 - 63 Hz
    • rendement (typ.): 89 %
    • courant CA (typ.):
      • 4 A / 115 VCA
      • 2 A / 230 VCA
    • courant d'appel (typ.):
      • 20 A / 115 VCA
      • 40 A / 230 VCA
    • courant de fuite: < 1 mA / 240 VCA
  • protection:
    • surcharge:
      • puissance de sortie nominale de 105 - 135 %
      • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
    • surtension:
      • 27.6 - 32.4 V
      • type de protection: tension de sortie est coupée, rallumer pour rétablir
    • surchauffe:
      • 85 °C +/- 5 °C (TSW1) détection sur dissipateur thermique du transistor de puissance
      • type de protection: tension de sortie est coupée, rétablissement automatique une fois que la panne est résolue
  • environnement:
    • température de service: de -30 à +70 °C
    • humidité de service: 20 - 90 % RH sans condensation
    • stockage: de -40 à +85 °C, 10 - 95 % RH
    • coefficient thermique: +/- 0.03 %/°C (0 - 50 °C)
    • vibration: 10 - 500 Hz, 5G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
  • sécurité & EMC:
    • normes de sécurité: conforme aux normes UL60950-1, TÜV EN60950-1
    • tension d'isolation:
      • entrée vers sortie: 3 kVCA
      • entrée vers terre: 1.5 kVCA
      • sortie vers terre: 0.5 kVCA
    • résistance d'isolement: entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VCC / 25 °C / 70 % RH
    • émission EMC: conforme aux normes EN55022 (CISPR22) Class B; EN61000-3-2,-3
    • immunité EMC: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8,11; EN61000-6-2 (EN50082-2), environnement industriel lourd, critère A
  • autres:
    • MTBF: min. 206.500 u, MIL-HDBK-217F (25 °C)
    • dimensions (Lo x La x H): 215 x 115 x 30 mm
    • poids: 0.9 kg
