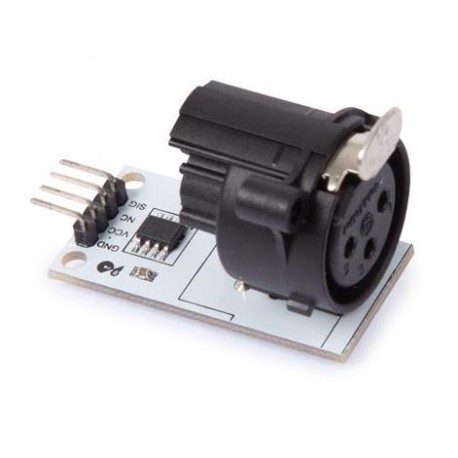

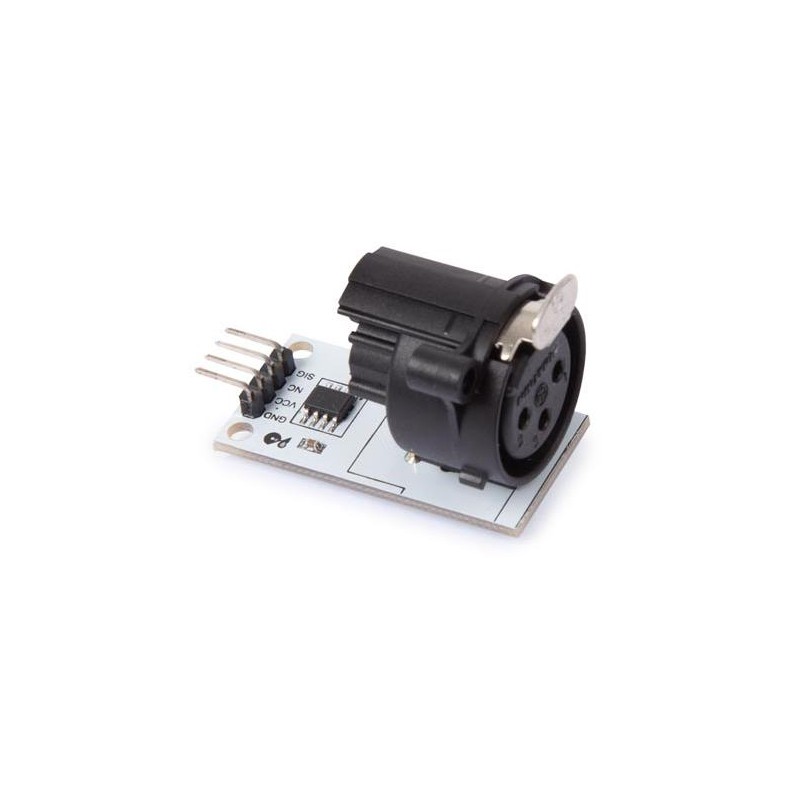

Module DMX512 pour Arduino

Le VMA432 est une carte d'extension DMX permettant d'utiliser l'Arduino comme appareil DMX maître. La carte est basée sur le MAX-485 ou SN 75176. Le module est équipé d'un connecteur XLR mâle à 3 broches. Broche 1 = masse, Pin2 = data-, Pin3 = data+. Le CI permet de convertir le signal Arduino 5V en -2.5 V/+2.5 V pour RS485 (DMX est basé sur le protocole RS485). Impédance 100 Ω.
